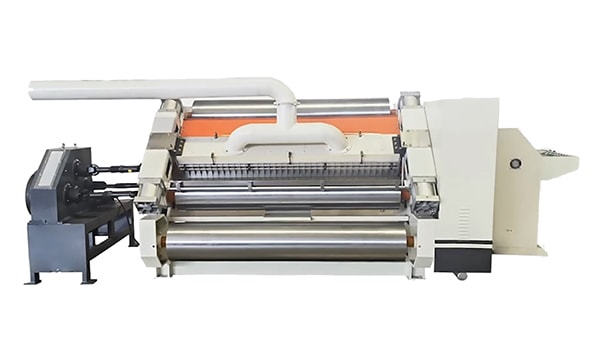

Гофроагрегат для производства двухслойного гофрокартона вакуумного типа

Гофроагрегат для производства двухслойного гофрокартона SF-280

Описание:
Вакуумный гофропресс - это оборудование, предназначенное для производства гофрокартона . Система вакуумного отсоса увеличивает точность производства продукции.

Характеристики:
1. Вакуумный пресс
2. Гофрированный вал сделан из высококачественной легированной стали 48CrMo.
3. Отсутствует зубчатый привод.
4. Клеевой валик
5. Устройство обогащения клея и контроля толщины его нанесения.
6. Дисплей с ручным и электрическим управлением.
7. Термостойкая консистентная смазка.
8. Шлифованная и гофрированная поверхность валиков с механизмом подогрева.
9. Среднечастотный хромированный компрессионный валик.
10. Ширина1400мм~2000мм.
11. Рабочее давление 1.1МПа.
12. Диаметр гофрированного вала: 270мм.

1. Вакуумная система находится на наружней части корпуса и включает в себя нагнетательный вентилятор и звукоглушитель.
2. Основание и боковые стенки сделаны из толстостенного чугуна толщиной 130 мм. Имеется редуктор с карданным валом.
3. Гофрированный вал изготовлен из легированной стали 48CrMo, поверхность шлифованная, упрочнённая лазером, твердость до HRC60.Диаметр вала составляет 280мм. Компрессионный ролик термоустойчив.
4. Диаметр компрессионного ролика составляет 324 мм. Поверхность шлифованная, хромированная. Пневматический цилиндр регулирует опускания и поднятия. Класс стали 45 со средним содержанием углерода.
5. Диаметр клеевого валика составляет 215 мм, после шлифовки поверхность покрыта сталью 25.
6. Гофрированный вал средней высоты: 0.15мм,; прижимной вал средней высоты: 0.075мм.
Диаметр прессового вала составляет 160мм,
Диаметр устройства предварительного нагрева составляет 320 мм, материал- нержавеющая сталь.
7. Рабочая скорость: 60-80м/мин.
8. Тип гофра: A, B, C, E, F

Технологические параметры:
Рабочая ширина: 1600 мм 1800 мм 2000 мм 2200 мм
Способ подогрева Масляный обогрев / Паровой подогрев /Электрический подогрев
Расчётная скорость 70 м / мин
Экономическая скорость 30-50 м / мин
Давление сжатого воздуха 0.4-0.9 МПа
Тип гофра Стандартный UV E
Стандартный спец . A,B,C,E,F
Другие типы поставляются на заказ
Диаметр гофрированного вала ( мм ) 2 80
Толщина стены ( мм ) 130
Тип Вакуум
Материал вала Сплав 48CrMo, термически обработанный
Габариты ( мм ) 3300*1300*1700 3550*1300*1700 3800*1300*1700 4050*1300*1700
Гофроагрегат для производства двухслойного гофрокартона ( волнообразный гофр)
Гофроагрегат для производства двухслойного гофрокартона ( волнообразный гофр)

Гофроагрегат для изготовления двухслойного гофрированного картона серии KSJ типа D

 Для функционирования гофропресса требуется
Данная модель гофроагрегата разработана для производства волнообразных гофр для специального вида картона. В данная моделе используется вакуумное поглощение и паровой подогрев.

Технические параметры
Ширина бумаги: 900мм
Механическая скорость: 60м/мин
Тип подогрева: паровой
Параметры главных частей
Верхний гофрированный вал: Φ280мм
Нижний гофрированный вал: Φ280мм
Прижимной вал: Φ280мм нержавеющая сталь 45#, quenched
Клеевой валик : Φ240мм, нержавеющая сталь 45#, поверхность покрыта хромированной сеткой
Клеевой валик: Φ120мм, нержавеющая сталь 20#
Вал с предварительным подогревом: Φ294мм 20G
Толщина стенки: 18мм

Готовый продукт
