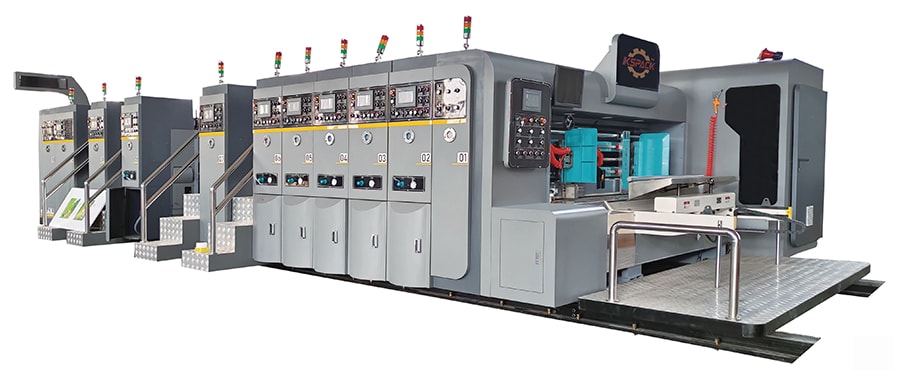

Флексографская печатно-слоттерная машина BY-HQ
Флексографская печать, УФ-лакирование, ИК-сушка, слоттирование и высечка
Секция подачи использует систему переднекромочной подачи с двойными подающими валами, что эффективно снижает смятие картона при высокоскоростной работе. Встроенное щёточное устройство удаления пыли оснащено частотной регулировкой вакуума для работы с картоном разных размеров и деформированными листами.

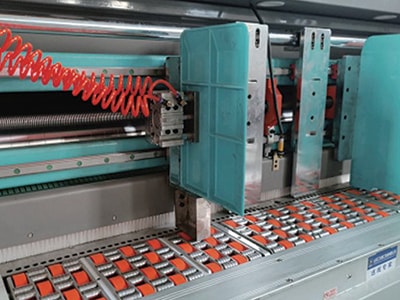

Секция подачи
Секция подачи использует систему переднекромочной подачи с двойными подающими валами, что эффективно снижает смятие картона при высокоскоростной работе. Встроенное щёточное устройство удаления пыли оснащено частотной регулировкой вакуума для работы с картоном разных размеров и деформированными листами.
Печатная секция
Печатная секция оснащена керамическим анилоксовым валом и ракелем, а вакуумная передающая секция обеспечивает плавную и стабильную транспортировку картона во время печати. Система управляется ПЛК для поддержания точной работы печатного процесса.

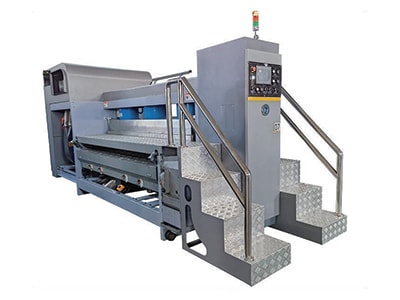

Секция сушки
Секция сушки использует инфракрасную систему нагрева. Три вентилятора циркуляции воздуха обеспечивают равномерный нагрев гофрокартона и быстрое равномерное высыхание.

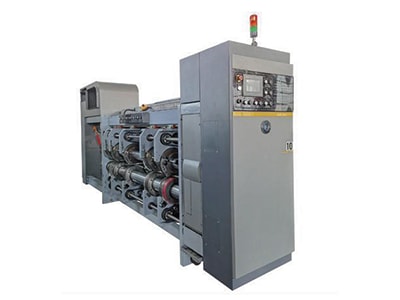

Секция слоттирования
Секция слоттирования выполнена по шестивальной схеме. Ножи изготовлены из высококачественной легированной стали, прошли термообработку и точную шлифовку для долговечности и точности; ширина паза составляет 7 мм. Зубчатые ножи обеспечивают чистый рез и высокую точность, а их регулировка выполняется мотор-редуктором для стабильного и точного позиционирования.

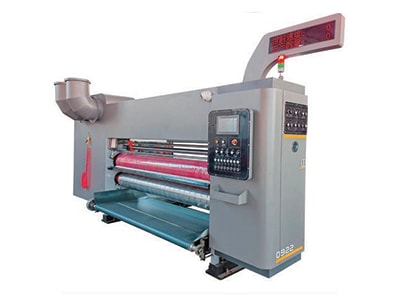

Высекальная секция
Высекальная секция использует планетарный механизм для точной регулировки фазы и управляется через сенсорный экран ПЛК с полностью компьютеризированным цифровым управлением. В неё входят секция быстрой замены резиновой накладки и механическое устройство компенсации скорости, что обеспечивает точную высечку и повышает эффективность.
| Количество красок × рабочая ширина | 5 красок × Ø530-2800 мм (ширина боковины) |
| Макс. механическая скорость | 200 листов/мин |
| Толщина боковины | 50 мм |
| Толщина шестерни | 50 мм |
| Макс. размер подачи | 1620 × 2600 мм |
| Мин. размер подачи | 430 × 860 мм |
| Макс. размер подачи через лист | 1750 × 2600 мм |
| Макс. площадь печати | 1600 × 2400 мм |
| Стандартная толщина печатной формы | 3,2 - 7,2 мм |
| Допустимая толщина картона | 3 - 12 мм |
| Точность обработки | Точность приводки печати: ±0,5 мм на цвет Точность слоттирования: ±1,5 мм Точность высечки: ±1,5 мм |
| Рабочая мощность | 42.5 кВт |
| Общая мощность | 102 кВт |
