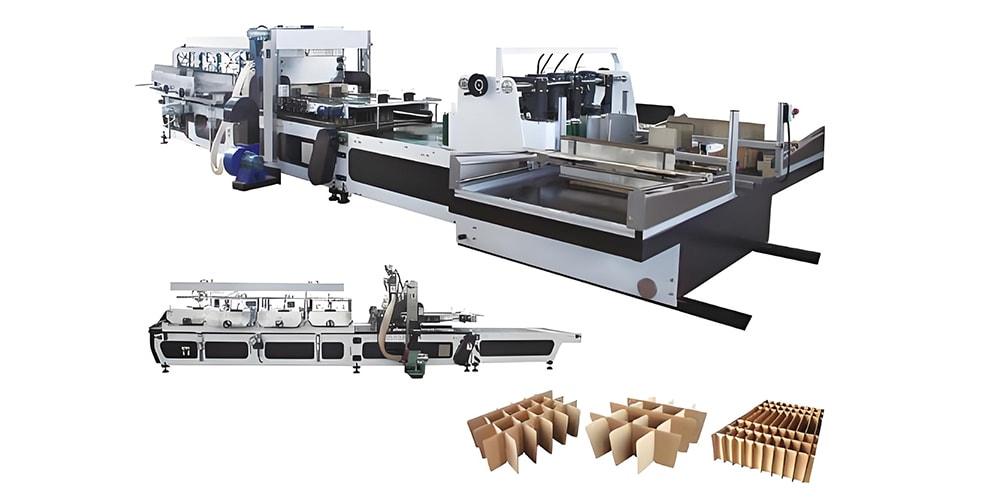

Машина для сборки решёток из гофрокартона
Данная модель высекательного станка используется для высекания различных видов пазов из гофрокартона, которые затем заполняются специальными перегородками. Станок оснащён шестью рабочими осями для одновременного формирования пазов и приспособлением для очистки от ненужных отходов от картона, образующихся в процессе производства.
Основные части
| Наименование | Количество | Примечание | |
| 1 | Устройство автоматической вставки картона | 1 шт. | Картон : двухсторонний, с поперечной сборкой |
| 2 | Устройство для перемещения картона | 1 шт . | |
| 3 | Пневматическая система | 1 шт . | Воздушный компрессор |
| 4 | Электрооборудование | 1 шт . | ПЛК , сервосистема |
Внутренние картонные перегородки поступают с высекального станка в машину для сборки решёток из гофрокартона для полной комплектации решетки и последующей вставки её в гофрокороба.
| Модель | Габаритные размеры (м) | Мощность ( кВт ) |
| 5*1.8*1.8 | 8.0 | |
| |
6.2*2.0*1.8 | 8.0 |
| |
5*1.8*1.9 | 9.0 |
| |
6.2*2.0*1.9 | 9.0 |
- Расчётная скорость: 40-60шт/мин
- Воздушное давление: 0.6-1.0 мПа
- Напряжение: 380В 50Гц 3фаза 4линия
- Напрвление рабочего процесса машины: по желанию клиента
Технические параметры
| Наименование | Единица измерения | Данные | |

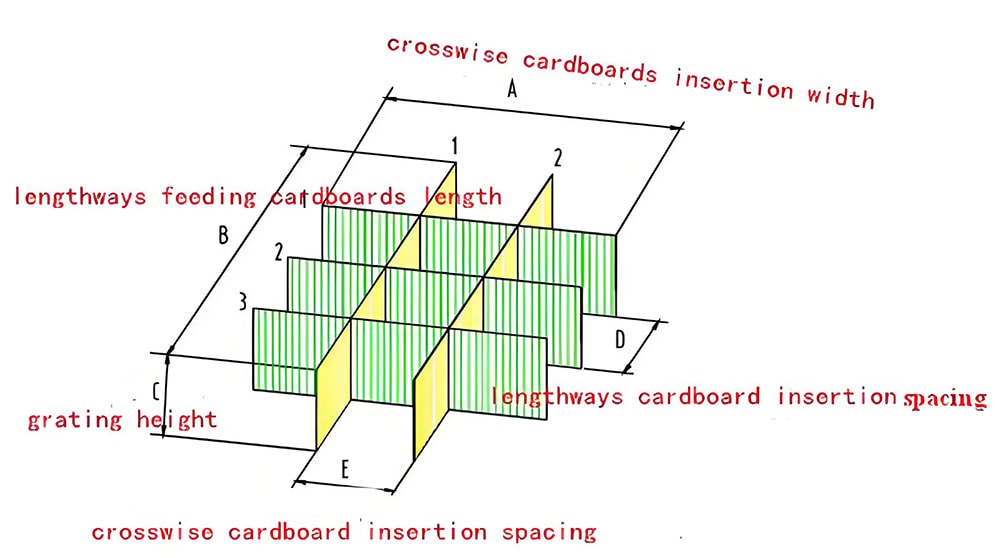

| Поперечная ширина картонной перегородки А | мм | Модель KSJ 450-2 | |
| 120-700 | Одинарный | ||
| 120-320 | Двойной | ||
| Модель KSJ 450-3 | |||
| 120-900 | Одинарный | ||
| 120-420 | Двойной | ||
| Поперечная длина картонной перегородки В | мм | 120-450 | |
| Высота решетки C | мм | 80-300 | |
| Расстояние между картонными перегородками D | мм | 20-250 | |
| Поперечное расстояние между картонными перегородками D | мм | Модель KSJ 450-2 | |
| 50-115 | 2 двойной | ||
| 50-230 | 2 одинарный | ||
| 50-250 | 4 одинарный | ||
| Модель KSJ 450-3 | |||
| 50-110 | 3 двойной | ||
| 50-225 | 3 одинарный | ||
| 50-128 | 6 одинарный | ||
| Ширина пазов | мм | > толщина картона | |
| Толщина картона | мм | 1.5-8mm | |
Перечень деталей, подготавливаемых заказчиком
- Воздушный компрессор 1 шт.
- Кол-во вытеснённого газа >0.72м2/мин. Давление смещения рабочего газа >=1.25мПа
- Блок питания, электропровод
- Пневматический провод питания
- Смазочный материал
Наладка машины
- Бумага >= B
- Вода 11%+-1%
- Обклеечная бумага >105г/м2
- Гильзовая бумага >105г/м2
- Гофрированный картон >105г/м2
- Картонная решётка с коническим соединением
