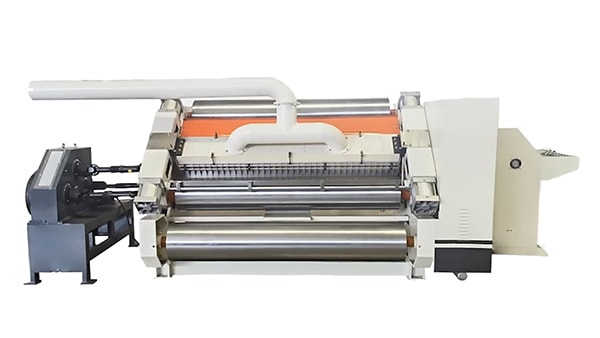

Гофроагрегат для производства двухслойного гофрокартона вакуумного типа
Гофроагрегат для производства двухслойного гофрокартона SF-280
Вакуумный гофропресс - это оборудование, предназначенное для производства гофрокартона . Система вакуумного отсоса увеличивает точность производства продукции.
Характеристики
- Вакуумный пресс
- Гофрированный вал сделан из высококачественной легированной стали 48CrMo.
- Отсутствует зубчатый привод.
- Клеевой валик
- Устройство обогащения клея и контроля толщины его нанесения.
- Дисплей с ручным и электрическим управлением.
- Термостойкая консистентная смазка.
- Шлифованная и гофрированная поверхность валиков с механизмом подогрева.
- Среднечастотный хромированный компрессионный валик.
- Ширина1400мм~2000мм.
- Рабочее давление 1.1МПа.
- Диаметр гофрированного вала: 270мм.
- Вакуумная система находится на наружней части корпуса и включает в себя нагнетательный вентилятор и звукоглушитель.
- Основание и боковые стенки сделаны из толстостенного чугуна толщиной 130 мм. Имеется редуктор с карданным валом.
- Гофрированный вал изготовлен из легированной стали 48CrMo, поверхность шлифованная, упрочнённая лазером, твердость до HRC60.Диаметр вала составляет 280мм. Компрессионный ролик термоустойчив.
- Диаметр компрессионного ролика составляет 324 мм. Поверхность шлифованная, хромированная. Пневматический цилиндр регулирует опускания и поднятия. Класс стали 45 со средним содержанием углерода.
- Диаметр клеевого валика составляет 215 мм, после шлифовки поверхность покрыта сталью 25.
- Гофрированный вал средней высоты: 0.15мм,; прижимной вал средней высоты: 0.075мм.
Диаметр прессового вала составляет 160мм,
Диаметр устройства предварительного нагрева составляет 320 мм, материал- нержавеющая сталь. - Рабочая скорость: 60-80м/мин.
- Тип гофра: A, B, C, E, F
Технологические параметры
| Рабочая ширина: | 1600 мм | 1800 мм | 2000 мм | 2200 мм | |||
| Способ подогрева | Масляный обогрев / Паровой подогрев /Электрический подогрев | ||||||
| Расчётная скорость | 70 м / мин | ||||||
| Экономическая скорость | 30-50 м / мин | ||||||
| Давление сжатого воздуха | 0.4-0.9 МПа | ||||||
| Тип гофра | Стандартный | UV E | |||||
| Стандартный спец . | A,B,C,E,F | ||||||
| Другие типы поставляются на заказ | |||||||
| Диаметр гофрированного вала ( мм ) | 2 80 | ||||||
| Толщина стены ( мм ) | 130 | ||||||
| Тип | Вакуум | ||||||
| Материал вала | Сплав 48CrMo, термически обработанный | ||||||
| Габариты ( мм ) | 3300*1300*1700 | 3550*1300*1700 | 3800*1300*1700 | 4050*1300*1700 | |||
Гофроагрегат для производства двухслойного гофрокартона ( волнообразный гофр)
Гофроагрегат для производства двухслойного гофрокартона ( волнообразный гофр)
Гофроагрегат для изготовления двухслойного гофрированного картона серии KSJ типа D
Для функционирования гофропресса требуется
Данная модель гофроагрегата разработана для производства волнообразных гофр для специального вида картона. В данная моделе используется вакуумное поглощение и паровой подогрев.
Технические параметры
- Ширина бумаги: 900мм
- Механическая скорость: 60м/мин
- Тип подогрева: паровой
Параметры главных частей
- Верхний гофрированный вал: Φ280мм
- Нижний гофрированный вал: Φ280мм
- Прижимной вал: Φ280мм нержавеющая сталь 45#, quenched
- Клеевой валик : Φ240мм, нержавеющая сталь 45#, поверхность покрыта хромированной сеткой
- Клеевой валик: Φ120мм, нержавеющая сталь 20#
- Вал с предварительным подогревом: Φ294мм 20G
- Толщина стенки: 18мм
Готовый продукт
